以下是:绝缘鞋手套耐压装置电缆故障测试仪厂家精选的图文介绍
天正华意电气设备(重庆市分公司)立足国内市场,实施稳健发展。通过持续创新,不断为客户提供量身订做的 工频交流耐压试验装置方案和满意的服务!

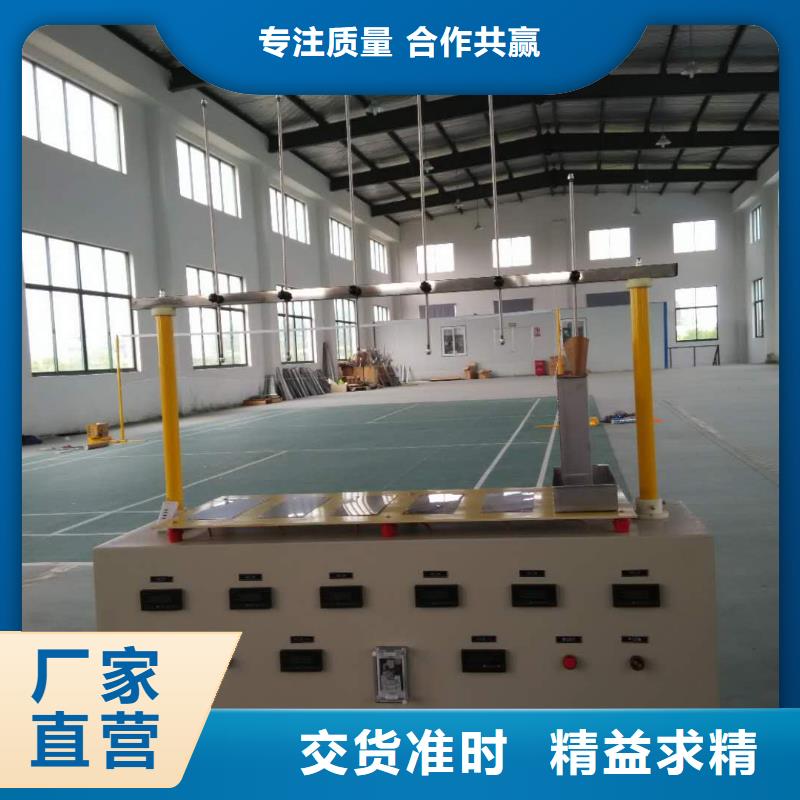

绝缘鞋手套耐压装置该试验装置是绝缘靴(手套)批量试验的专用设备。也可以对工器具进行测试,例如绝缘杆、绝缘螺丝刀、绝缘垫等。是我公司根据绝缘靴(手套)的试验要求,并遵从广大用户意见而设计生产的。该产品有效的解决了过去不规范试验,提高了工作效率、保障了工作,是理想的绝缘靴(手套)专用设备。该产品采用先进的微电子处理技术,全部使用过程可提前进行设置,全中文界面,操作简单明了。全部测试项目设定后自动进行测试,无须人工干预。二、工作原理接入0~220V电源,根据电磁感应原理,使变压器产生0~30KV-50KV工频高压至各电极,使绝缘靴(手套)获得规定的试验电压。根据绝缘靴(手套)试验规程,读取、记录测试参数。三、结构设计该产品分二部份组成:1. 绝缘靴(手套)试验车,试验车由:移动托架;盛水水槽;电极杆支撑等组成;2. 绝缘靴(手套)操作箱。图3-1 绝缘靴(手套)操作箱图3-2 绝缘靴(手套)试验台四、主要技术参数1. 输入电压:AC220V 50Hz2. 输出电压:0-50kV 3. 容 量:5 kVA4. 测试数量:每次6只5. 测量数据:可显示打印每只被试品电压值;泄漏电流值6. 过流保护;过压保护;自定义时间、电压、泄漏电流值7. 液晶显示,全中文菜单操作,带打印8. 测量准确度:电压±2%(±3个字)电流±2%(±3个字)9. 质量:绝缘靴(手套)操作箱28Kg
绝缘鞋手套耐压装置全自动绝缘靴(手套)测试装置是电力系统操作和检修必备的防护用具,DL408《电业工作规程》规定了绝缘靴及绝缘手套等常用工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验,周期为半年,试验过程中不允许击穿,同时绝缘靴泄漏电流不大于限定值。仪器采用多路高压泄流测量和红外数据通讯技术,实现了测量高压泄漏电流的目的。通过本技术的应用,测试仪与高压系统完全隔离,不仅可以测量多路高压泄漏电流,而且确保了试验人员的人身。为了提高工作效率,一次可以同时进行8只试品的试验,为避免重复试验,采用高压分断,试验过程中可以将击穿的试品脱离高压试验系统,没有击穿的试品继续试验直到完成试验。1.主要功能与技术参数1.1主要功能2.1.1同时进行8只绝缘靴或绝缘手套的试验,分别测量泄漏电流。2.1.2采用大屏幕液晶全汉字显示,显示信息量大,一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。2.1.3可测量试验电压、试验变压器一次电流等参数。2.1.4采用红外通讯,使操作台与高压系统彻底隔离,确保试验人员。2.1.5全自动进行耐压试验。试验开始后,仪器自动合闸以国标要求升压速度自动升压,升至预定电压开始计时并保持试验电压,时间到自动降压至零并断电,同时显示各试品泄漏电流并自动保存试验结果。2.1.6具有专用接地容器,便于操作。2.1.7每路试品均具备高压分断机构,当任意一路击穿时,该路试品将自动脱离高压,不影响试验的进行。2.1.8具有过压、过流保护功能。2.1.9具有高压危险警示灯显示。2.1.10可保存60组试验数据及结果,随时查阅。2.1.11实时日历时钟功能。
