江西赣州SOE测试仪测试操作步骤1、江西赣州测试电缆连接根据不同SOE系统类型，测试仪的输出接线方式有两种。种方式使用通用连接电缆，根据用户现场的接线方式选择有公共端或无公共端的通用电缆。先解开原来连接到用户DI端子上的输入信号线，将通用测试电缆的压接线头，依次按顺序连接到DI接线端子，另一端的DB37插头按排序需要插接到信号发生器的输出插座上。第二种连接方式是使用专用连接电缆，将测试仪的触发信号通过特制的专用连接器连接到SOE模件。这种连接需要用户提供其SOE系统DI模板的输入连接器的型号及详细接线说明，由我们为用户定制专用连接电缆。使用时无需解开原来的DI端子引线。不管使用哪一种连接方式，都应确保连接后的SOE通道，在整个测试过程中不被原有的用户信号触发。2、江西赣州接好测试电缆后接通测试仪电源。进入功能选择界面，按测试需求选择进入不同的触发模式界面。通过触摸屏操作，可设置触发信号的间隔时间、江西赣州脉宽、江西赣州间隔、江西赣州次数等参数。每个测试界面中均有简要的说明。3、江西赣州先进行试验触发。可用任何一种触发模式，按“触发”键，观察测试仪面板上的输出指示灯和被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、江西赣州确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时3秒后自动复归或在任意时刻手动按任意键复归（脉冲模式下无延时）。5、江西赣州从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。

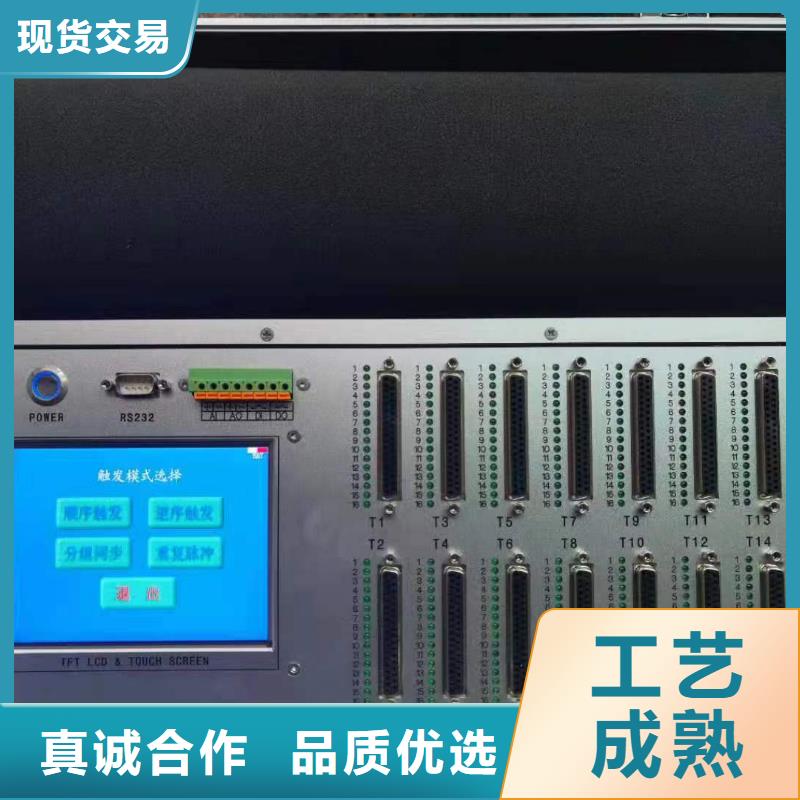

江西赣州SOE测试仪SOE测试仪（开关信号发生器）V2020.08使用说明书青岛天正华意电气设备有限公司简介SOE测试仪，是我公司研制的便携式测量仪器。具有多达64路无源模拟干接点型开关量输出通道。可按顺序触发、江西赣州同城逆序触发、江西赣州同城分组同步、江西赣州同城重复脉冲四种模式输出测试脉冲序列。仪器内部采用了高精度石英晶体信号源和专用微处理器,输出时基稳定，输出序列信号的间隔时间可在0.1ms-999ms任意设置，输出为光电隔离无源模拟接点，该仪器采用触摸式彩色液晶显示屏作为人机界面。操作简洁明了，无需专门培训，即开即用，测试工作一键完成。整套仪器集成于一个便携式手提箱内，外形美观，抗震防水、江西赣州同城防潮、江西赣州同城防尘，可方便的带到工业现场使用。仪器该仪器适用于发电、江西赣州同城送变电、江西赣州同城电力设备生产及研发部门，做为SOE记录设备的校准检验工具。也适用于电科院、江西赣州同城调试院、江西赣州同城实验室等做为基础装备。仪器外形图一、江西赣州同城测试原理SOE测试仪是一种用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE模件，通过比对SOE系统的触发记录与标准信号在排序和时间间隔上的差异，达到验证SOE系统记录是否准确的目的。
