变压器绕组变形测试仪,【天正华意电气设备(西藏分公司)tianzh3611-50】作为西藏本地的变压器绕组变形测试仪生产厂家，我们始终坚持以客户为中心，为您提供产品和服务。我们拥有充足的现货库存，确保您能够随时获得所需的产品。同时，我们还提供定制服务，根据您的需求量身定制专属产品。联系人:杨经理,地址:平度市平安路2号。

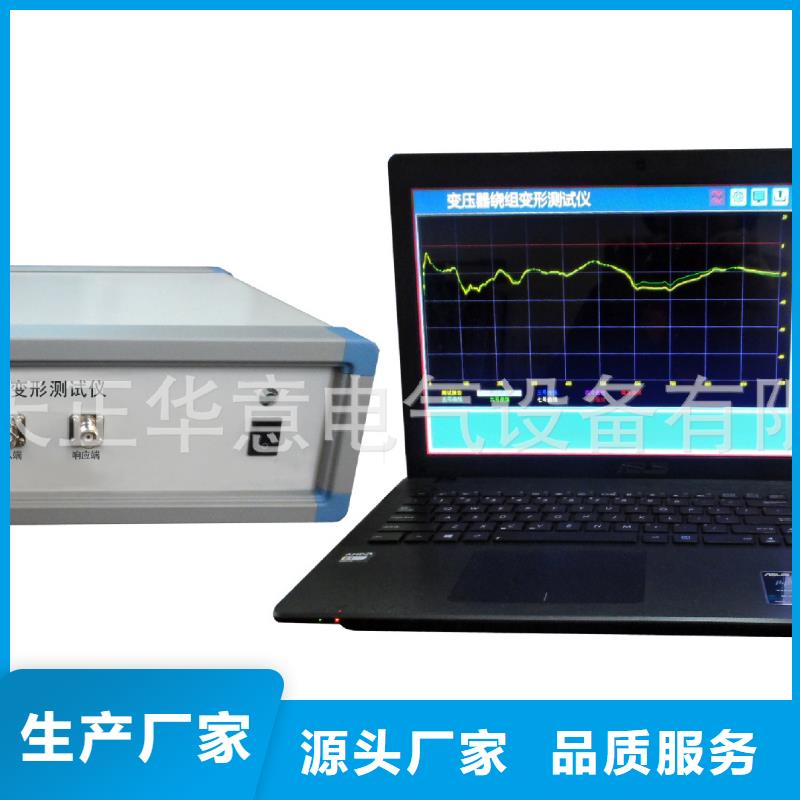

变压器绕组变形测试仪五、频响法仪器使用方法5.1仪器面板?仪器面板上安装有电源开关,按下时电源打开指示灯点亮,反方向时按下电源关闭指示灯熄灭。（变压器绕组变形测试仪侧面板图）?仪器面板上电源插座内藏保2只10A险丝；?USB口：仪器与笔记本电脑通信连接；?无线WIFI:方便仪器与笔记本电脑无线通信连接；?频响法：测量信号端口BNC插座外标颜色与测量电缆外标颜色一致,请对颜色连接；变压器的几种常用检测接线方式变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成,并行三根专用测量电缆以及测量夹子和接地线组成。主测量单元系统与试品之间采用50高频同轴电缆联接，扫频信号经输出端口(激励输出)，通过连接电缆将信号夹子(黄色)向被试品注入信号；由信号测量夹子(绿色)从被试品获取信号，经电缆传输到（响应输入）；由信号测量从被试品注入点获取同步参考信号，经电缆传输到输入（参考输入）。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地。

变压器绕组变形测试仪菜单栏进入软件，左上方即为菜单栏，分别有“系统”、“查看”、“设置”和“帮助”四个下拉菜单。下面分别介绍各个下拉菜单的具体功能。12.1.1系统12.1.1.1开始测量，开始进行变压器测试工作，但一般在开始测试前需要设置一些参数，所以建议一般在测量区域（下面会详细介绍）进行开始测试的过程。12.1.1.2分析测试报告，根据当前的测试曲线数据，显示出详细的测试报告，但一般在进行分析报告前需要选择待分析的曲线和显示方式等参数，所以建议一般在曲线分析区域（下面会详细介绍）进行显示分析报告的过程。12.1.1.3连接设备，如果运行此软件的时候未连接USB线，可在确认USB线已连接和测试仪器已通电的情况，选择此项目重新进行连接。建议在确认USB线已连接和测试仪器已通电之后，再运行本软件。12.1.1.4选择无线端口，这个是蓝牙的连接方式的设置。12.1.1.5退出系统，使用完毕可以选择此项目离开。12.1.2查看12.1.2.1二维显示，当前测试曲线和查看历史曲线的坐标为二维平面。此时可观察多条曲线是否相同。12.1.2.2三维显示，当前测试曲线和查看历史曲线的坐标为三维立体。此时可观察多条曲线各自的细节。12.1.2.3线性曲线，当前测试曲线和查看历史曲线的坐标X频率为线性增加的。此时可观察曲线不同的频率段细节。12.1.2.4对数曲线，当前测试曲线和查看历史曲线的坐标X频率为对数增加的。此时可观察曲线在低频率段细节。

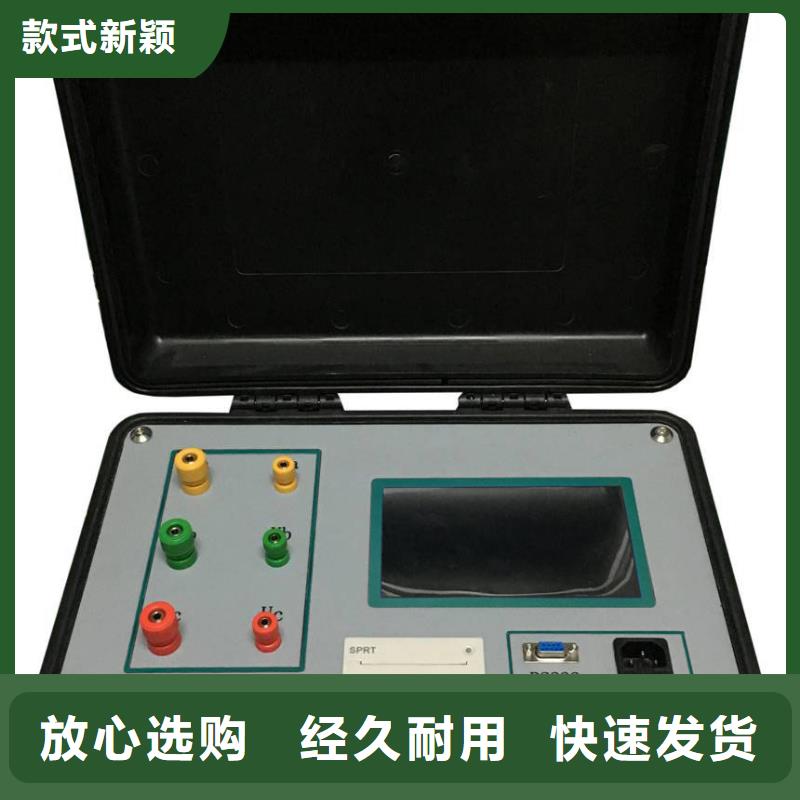

变压器绕组变形测试仪 阻抗法仪器使用方法171仪器面板?仪器面板上安装有电源开关, 按下时电源打开指示灯点亮, 反方向时按下电源关闭指示灯熄灭。（变压器绕组变形测试仪侧面板图）?仪器电源插座内藏2只10A保险丝；?USB口：仪器与笔记本电脑连接；?无线WIFI:方便仪器与笔记本电脑无线通信连接；?频响法：测量信号端口BNC插座外标颜色与测量电缆外标颜色一致,请对颜色连接；?阻抗法：接线柱插孔连接测试线对应颜色标记（粗线插在电流端如IA,细线插在电压端如UA）；?测量电源：有内、外电源选择，钮字开关位置拨在外置电源上；17.2变压器的几种常用检测接线方式变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成,专用测量电缆以及测量夹子、短路夹子和接地线组成。提示：短路阻抗试验在铭牌标注Yn时都必须按Y型接线和试验，除非特殊情况。1.Y形试验连接，先将低压侧三相用短路夹子全部短接，然后按黄绿红对应的ABC三相高压侧用测量夹子夹好高压侧或者中压测，仪器上的六个端口也按黄绿红对应的ABC三相三线，将略粗连线插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口。(变压器高、中压侧对低压测Y试验接线图)2.D形试验连接先将低压侧三相用短路夹子全部短接，然后按黄绿红对应的ABC三相高压侧用测量夹子夹好高压侧或者中压测，仪器上的六个端口也按黄绿红对应的ABC三相三线，将略粗连线插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口。
